  1. 双外圈圆锥滚子轴承 TDO双外圈
PDF下载 在线询价

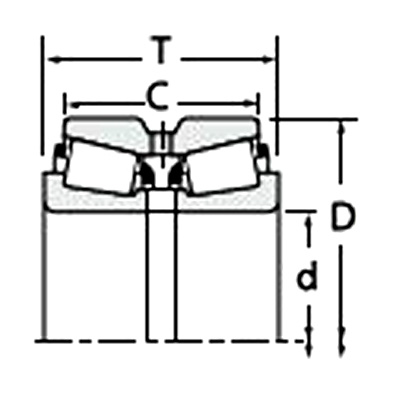

  • 尺寸[mm]
    d 25
    D 50.005
    T 33.34
    B 25.4
  • 额定载荷[N]
    动载(1)
    C1     46900
    系数(5)
    e     0.4
    系数(5)
    Y1     1.68
    系数(5)
    Y2     2.5
    动载(2)
    C90     6990
    动载(2)
    Ca90     4810
    动载(2)
    C90(2)     12200
    系数(5)
    K     1.45
  • 型号
    内圈 07097
    外圈 07196D
    隔圈(4) X1S-07097

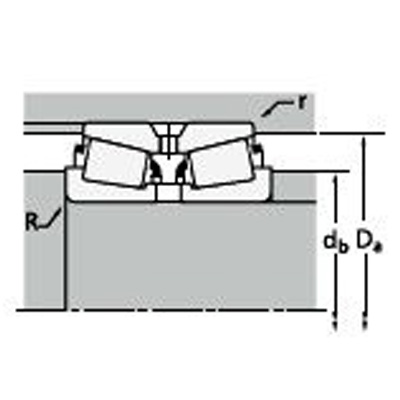

  • 轴尺寸[mm]
    最大轴肩倒角半径
    R(3)     1.5
    轴肩直径
    Db     31
  • 轴承座尺寸[mm]
    最大挡肩倒角半径
    r(3)     0.6
    挡肩直径
    Da     46.5
  • 销
    Ka
    Kb
  • 系数
    G1 7.6
    G2 7.07
    Gg 0.0509
  • 质量[kg] 0.28
